Pryžotextilní dopravní pásy

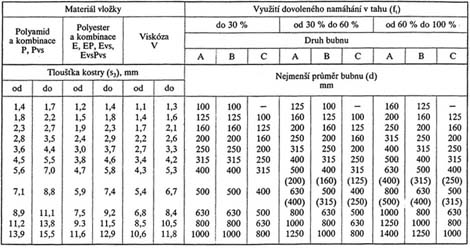

Druhy bubnů:

• A – poháněcí a jiné bubny, vystavené vysokému tahu pásu
• B – vratné bubny a napínací bubny
• C – převáděcí bubny a přítlačné bubny s úhlem opásání ≤ 30°

Poznámka:

·         Tloušťky kostry (s₃) se uvádějí v předmětových normách. U provedení pásu s nárazníkem se připočítává i jeho tloušťka.

·         Nejmenší průměry bubnů uvedené v závorce platí pouze pro dopravníky používané v hlubinných dolech.

·         Výše uvedené parametry vycházejí z normy ČSN 26 0378
